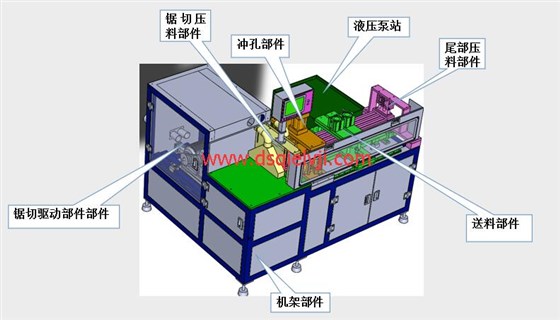

鄧氏機械DS-B400全自動沖切一體機結構特點圖文介紹

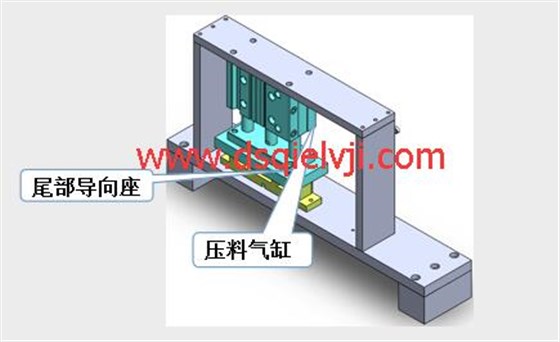

尾料壓緊部件：配備保護工件的導向座及壓料氣缸，確保在送料過程中產品不會被刮傷。料送到位置后氣缸將工件垂直壓緊。

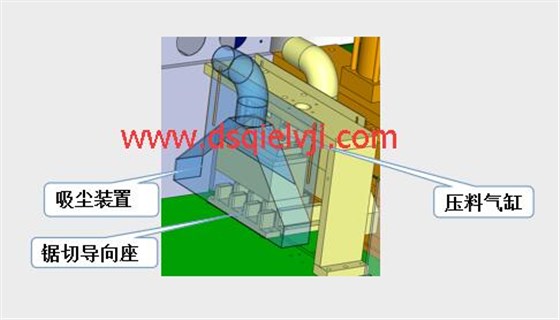

鋸切壓料部件：鋸切位也是用氣缸垂直壓緊，底部安裝有導向座保證鋸切的穩定性。增加吸塵裝置擋屑通道，兩個排屑口可最大限度的及時排除切割下來的細屑和飛濺。

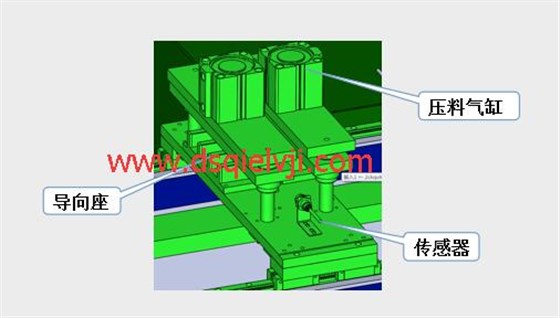

使用精密滾珠絲桿及直線導軌送料，保證送料步長誤差不大于0.02/300，精準度高，帶有來料檢側傳感器及氣缸垂直壓緊機構，底部安裝有導向座，保證對下一工步?jīng)_孔及鋸切的提供穩定的送料。

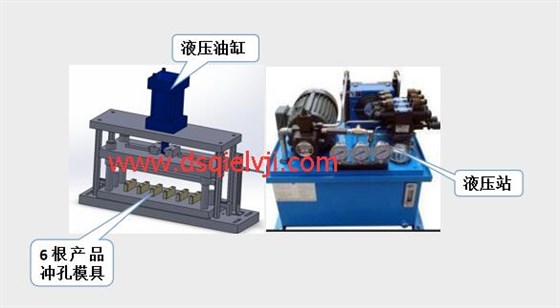

沖孔部件：沖孔部件的動力采用5.5KW液壓泵站供應動力，使用知名品牌的液壓油缸和控制元件，配套設計專用的工裝和模具，可滿足一次對4-6根壓塊進行沖孔

鋸切驅動部件：鋸切推進動力采用油氣轉換的阻尼氣缸為動力源，沿直線導軌往復運動，鋸片旋轉動力來自擴容4kw電機，采用皮帶傳動，切割動力強勁，鋸片裝配在高精密主軸上，匹配合適的切割線速度，搭配潤滑系統，使鋸切達到理想的切割效果。

鋸片潤滑采用微量潤滑裝置：微量潤滑冷卻裝置（MQL)是通過高壓泵將微量潤滑油泵出，然后通過壓縮客氣將微量切削液混合霧化后噴射到加工區，對刀具和工件進行有效潤滑的一種半干切削技術
